安科瑞AIM-D系列在直流系統絕緣故障預警與定位中的應用

在現代能源與工業體系中，直流供電系統因其效率高、控制簡便、易于儲能等優勢，已成為電動汽車充電、光伏發電、電化學儲能、數據中心、變電站及工業自動化等領域不能缺少的組成部分。絕大多數此類系統采用不接地（IT）方式運行，以避免單點接地故障導致系統立即斷電，保障供電連續性。

然而，IT系統的“優點"也帶來了獨*的挑戰：當發生單點絕緣下降或接地故障時，系統雖能繼續運行，但隱患已然埋下。若未及時檢測并排除該故障，一旦出現第二點接地，將形成短路回路，造成設備損壞、火災、人員觸電或整個控制系統誤動/拒動等嚴重后果。因此，對直流IT系統進行實時在線的絕緣監測，并非一項可選功能，而是保障生命財產安全、確保系統連續可靠運行的剛性需求。

一、直流絕緣監測的核心應用場景分析

直流絕緣監測設備的需求遍布于所有采用不接地直流供電的關鍵基礎設施和工業場景中。

2.1 新能源汽車充電基礎設施

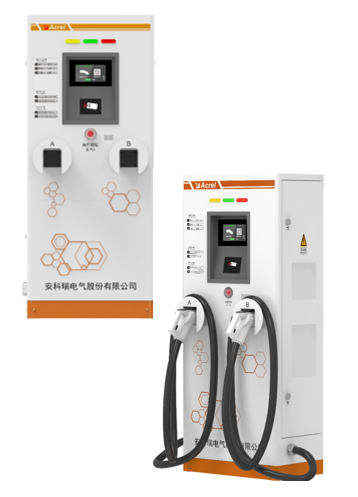

根據國家標準GB/T 18487.1-2015的強制要求，所有直流充電樁必須集成絕緣監測功能（IMD）。在充電啟動前及充電過程中，絕緣監測儀需實時檢測正負直流母線對地的絕緣電阻，確保其高于安全閾值。這是防止用戶觸電、保護車輛電池及充電設備本身的核心安全屏障。

2.2 新能源發電與儲能系統

光伏發電系統： 大型光伏電站的組串和匯流箱輸出端、分布式光伏的逆變器直流側，均構成高壓直流IT系統。長期暴露于戶外惡劣環境中的電纜和接頭易發生老化、破損，絕緣監測能早期發現隱患，有效預防因絕緣劣化引發的直流拉弧火災。

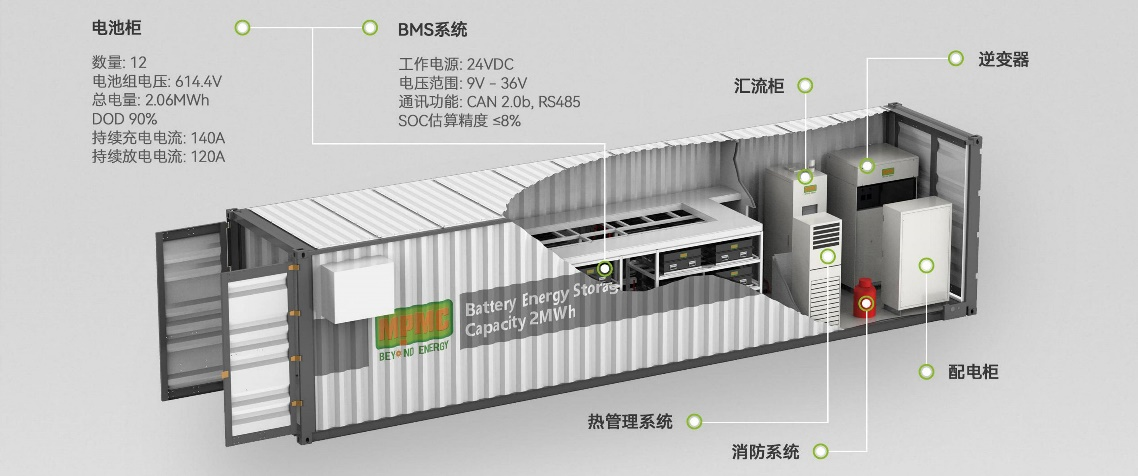

電化學儲能系統： 儲能電池簇輸出高壓直流，絕緣故障可能直接導致熱失控，引發火災甚至爆炸。國家標準（征求意見稿）明確要求儲能單元應具備絕緣監測功能，它是儲能系統安全管理的最后一道防線。

2.3 工業控制與關鍵電源保障

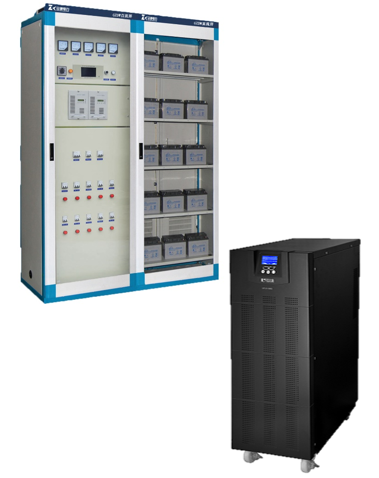

變電站/發電廠直流屏： 為繼電保護裝置、信號系統、事故照明提供動力的直流控制電源，其絕緣狀況直接關系到電網的絕對安全。一點接地即需報警，是防止保護誤動、避免大面積停電事故的標準配置。

數據中心及工業自動化： 服務器機房的UPS電池系統、自動化生產線的PLC/DCS控制電源（24V/48VDC）均需絕緣監測。在振動、粉塵、油污等惡劣工業環境下，它能快速定位故障，極大減少非計劃停機時間，保障生產連續性。

2.4 軌道交通與船舶運輸
地鐵、高鐵、船舶的輔助控制與應急照明系統廣泛采用直流IT供電。運行中的持續振動和潮濕、鹽霧環境對線路絕緣是嚴峻考驗，絕緣監測是保障移動載體運營安全的重要技術手段。

第三章：安科瑞AIM-D系列解決方案與技術優勢

面對上述多樣化的應用場景與嚴苛的技術要求，安科瑞的AIM-D系列直流絕緣監測儀提供了一套完整、可靠、高效的解決方案。

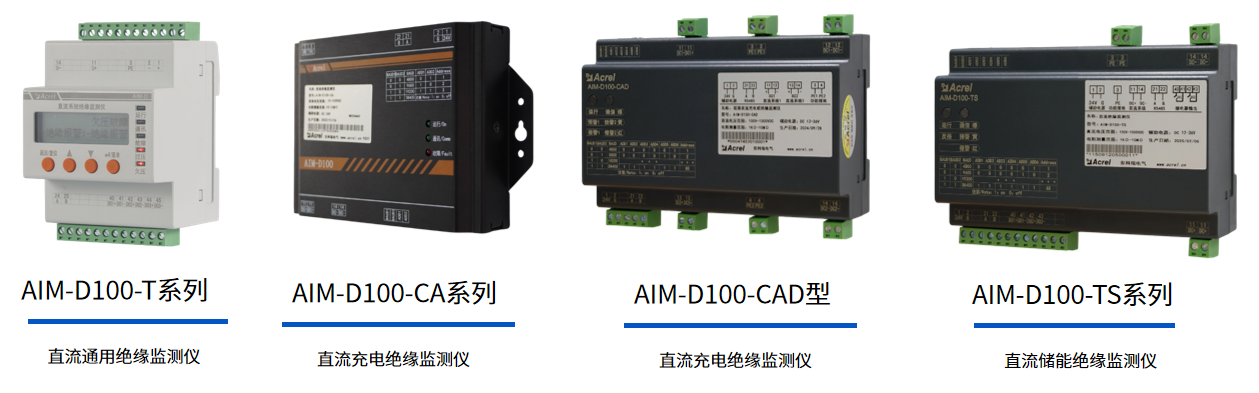

3.1 全面的產品體系
AIM-D系列產品線規劃科學，針對性極*：

AIM-D100-TH/TL系列： 覆蓋100V~1000V及10V~100V的通用直流系統，適用性強。

AIM-D100-CA/CAI系列： 專為充電樁開發，其中CAI型集成電流測量功能，滿足國標對充電樁的絕緣檢測要求。

AIM-D100-TS/TSL系列： 專為儲能系統設計，適應儲能電池的工作電壓范圍（150~1500V及15~150V）。

產品應用接線方式：

3.2 先進的監測原理

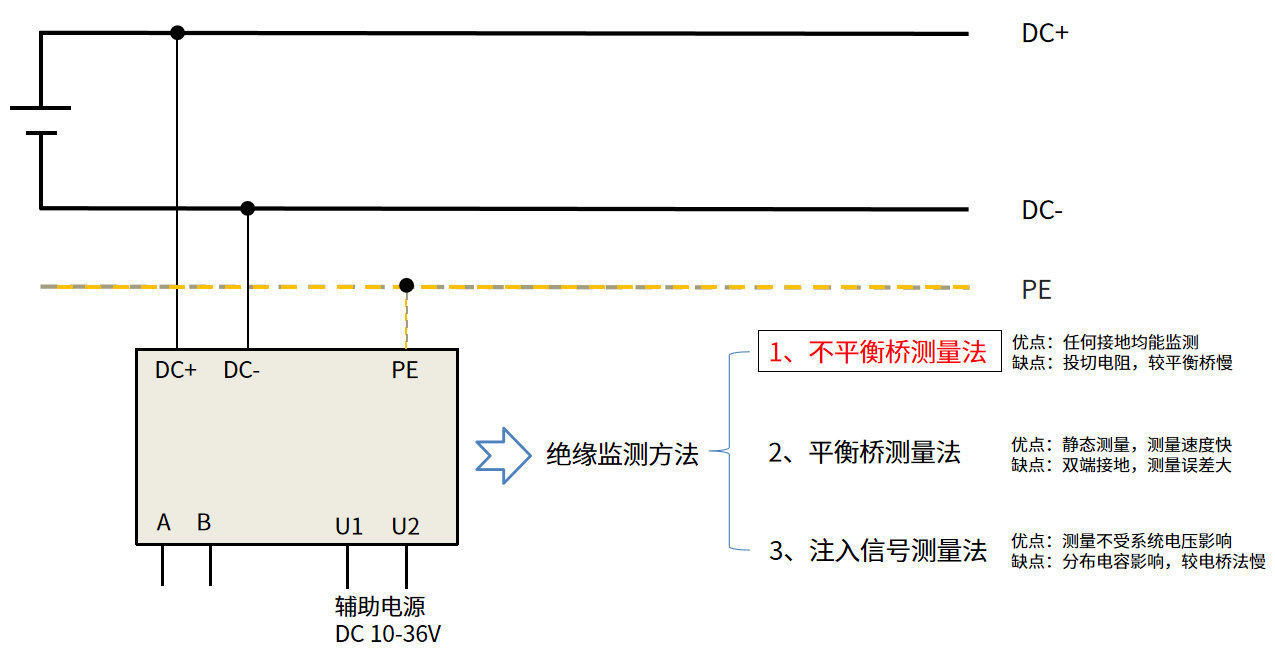

該系列產品主要采用不平衡電橋測量法。與傳統平衡電橋相比，該方法有效克服了在正負兩極同時發生絕緣同等下降時無法識別的“監測盲區"，實現了對任何單一接地故障的靈敏、準確監測，可靠性顯著提升。

3.3 核心價值與難題解決
安科瑞AIM-D系列能為客戶解決以下核心難題：

提升本質安全水平： 通過實時在線監測，提前預警絕緣隱患，將風險遏制在萌芽狀態，防止安全事故發生。

保障系統連續運行： 實現“預警式"運維，避免因絕緣故障導致的意外停機，特別適合對連續性要求極*的工業生產和數據中心場景。

實現智能運維與故障定位： 產品支持與上級控制系統（如充電樁控制器、BMS、監控后臺）聯動，實現遠程監控、報警和智能分時管理，極大簡化運維流程，降低人力成本。

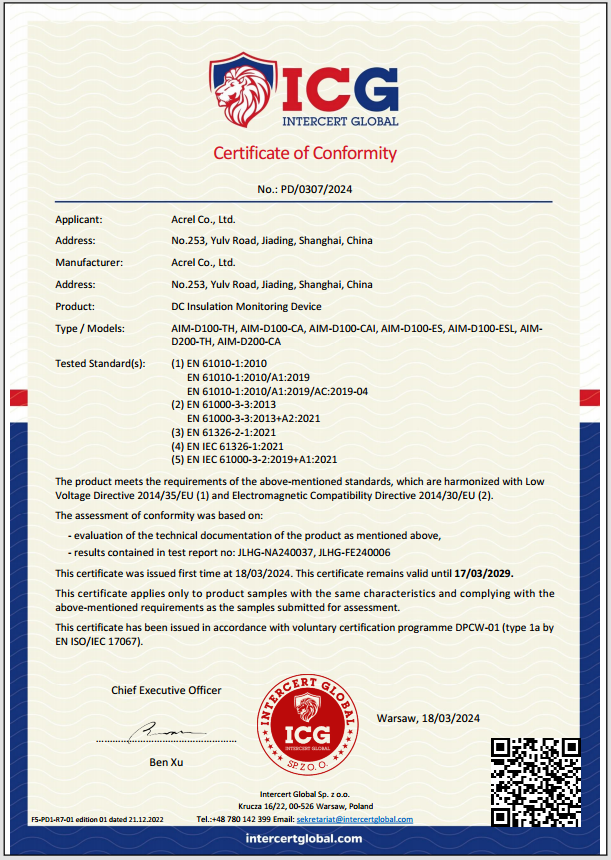

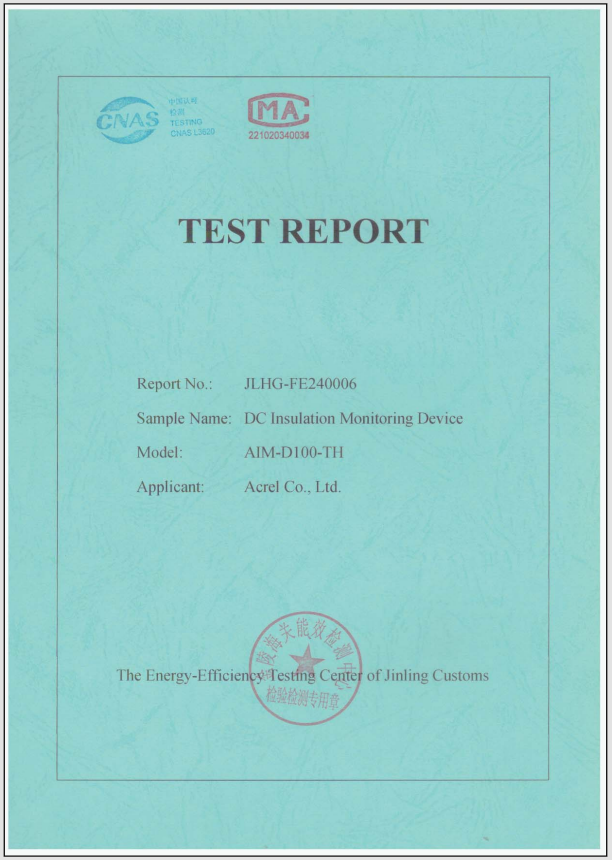

滿足合規性要求： 產品嚴格遵循多項國家與行業標準，取得CE認證及相關檢測報告，助力客戶項目順利通過驗收，是市場準入的“通行證"。

第四章：結論

直流絕緣監測是隱藏在系統背后、卻至關重要的“安全衛士"。隨著直流應用場景的不斷拓展和深化，其重要性將愈發凸顯。安科瑞AIM-D系列產品以其精準的市場定位、可靠的技術原理和完備的產品序列，為各行業客戶提供了一個高性能、高性價比的絕緣監測解決方案。

選擇一款合適的絕緣監測設備，并非簡單的產品采購，而是對安全、穩定、合規運行體系的一項戰略性投資。它守護的不僅是設備資產，更是企業的生產運營連續性和人員的生命安全。安科瑞AIM-D系列，正是承擔這一重任的理想選擇。
